派普工藝及齒輪泵的選型
派普工藝（PEPSET）是一種新型鑄造工藝，由于其尺寸穩定，精確度高，流動性好，可以提早澆鑄，冷卻時鑄件的退 讓性好，不易出現裂紋（尤其是承受高壓，高負荷的零件，一般用派普）。
派普工藝硬化原理是樹脂I （酚醛樹脂）和樹脂II （聚酚異観酸）在催化劑的作用下，起反應而硬化。樹脂II極易與空氣 中的水分發生強烈反應，所以泵要有良好的隔絕空氣的能力，催化劑是一種微量加入，要求輸送泵有微量輸送能力。樹脂I 及樹脂II分兩組分的比例可在40: 60至60: 40范圍內調整，一般為50:50;組分多，則固話速度快；樹脂加入總量一般為 1.0-2.0% （占砂重），催化劑加入量為組分啲1-7% （占樹脂量）預加到樹脂I中，（由于催化劑與樹脂II快速反應，所以混合后的樹脂砂需兩天內用完）。
對于抽送樹脂II的泵，華泰齒輪計量泵采用了填料密封 設計,充分防止液料外泄，而且防止了空氣中的水分進入液料 對于輸送催化劑的微量泵，采用“多齒變位”設計，保障了 其微量輸送的高靈敏度。
樹脂II有強烈的親水性，如果泵和管路長時間不用，極 易被粘住，針對這種情況，我們設計了空氣干燥裝置及管路 清洗裝置，泵在工作時把空氣中的水分過濾掉，停車時在不 移動泵的情況下，就可以把泵及管路清洗干凈。防止了樹脂 II與空氣中的水分反應，保障了泵運轉的可靠性。根據派普 工藝特點及要求，選用C系列不銹鋼泵輸送樹脂I及催化劑， M系列碳鋼泵輸送樹脂II （具體選型見表7 ）。
JHT-M系列齒輪計量泵
表7派普工藝設備選型表
|
混砂機型號 （t/h） |
適用介質 |
計算流量 （L/h） |
泵型 |
電機規格 |
調節頻率 （Hz） |
|
5 |
樹脂I |
26.1-52.2 |
C2/158 |
0.55KW （ 6極） |
14.5 ?29 |
|
|
樹脂II |
23.1 ?46.2 |
M2/475 |
0.75KW （ 6極） |
4.3 ?8.5 |
|
8 |
樹脂I |
41.8?83.5 |
C2/253 |
0.55KW （ 6極） |
14.5 ?29 |
|
|
樹脂II |
36.9 ?73.9 |
M2/475 |
0.75KW （ 6極） |
22.3-44.5 |
|
10 |
樹脂I |
52.2-104.4 |
C2/253 |
0.55KW （ 6極） |
18.1-36.2 |
|
|
樹脂II |
46.2 ?92.3 |
M2/712 |
0.75KW （ 6極） |
18.6-37.3 |
|
12 |
樹脂I |
62.6-125.3 |
C2/475 |
0.75KW （ 6極） |
11.6-23.1 |
|
|
樹脂II |
55.4-110.8 |
M2/950 |
1.1KW （ 6極） |
16.8-33.5 |
|
15 |
樹脂I |
78.3-156.6 |
C2/475 |
0.75KW （ 6極） |
14.5~28.9 |
|
|
樹脂II |
69.3-13.8.5 |
M2/950 |
1.1KW （ 6極） |
20.9 ?41.9 |
|
20 |
樹脂I |
104.4 ?208.8 |
C2/712 |
0.75KW （ 6極） |
12.9-25.7 |
|
|
樹脂II |
92.3 ?184.7 |
M2/142 |
1.1KW （6極） |
18.7 ?37.4 |
|
25 |
樹脂I |
130.5-261 |
C2/712 |
0.75KW （ 6極） |
16.1~32.2 |
|
|
樹脂II |
115.4 ?230.8 |
M2/142 |
1.1KW （ 6極） |
23.4 ?46.7 |
|
30 |
樹脂I |
156.6-313.2 |
C2/950 |
1.1KW （ 6極） |
14.5 ?28.9 |
|
|
樹脂II |
13.8.5 ?277 |
M2/214 |
1.1KW （ 6極） |
18.6 ?37.2 |
|
40 |
樹脂I |
366.3-732.5 |
C2/142 |
1.1KW （ 6極） |
12.9 ?25.8 |
|
|
樹脂II |
184.7-369.3 |
M2/320 |
1.5KW （ 6極） |
16.6-33.2 |
注：1、頻率范圍為理論計算值，僅供參考。2、超過60噸混砂機，請來電咨詢。
產品概述
殼體采用優質碳素結構鋼
齒輪和軸采用優質馬氏體不銹鋼，經過嚴格的淬火處 理，硬度高，耐磨性好。
高品質的自潤滑軸承保證即使?jié)櫥暂^差的工況下運 轉自如！
多種密封方式配合應用于不同流體的密封。
M系列泵結構簡單易拆洗，更適用于易結晶介質的輸 送，如派普樹脂II的輸送。

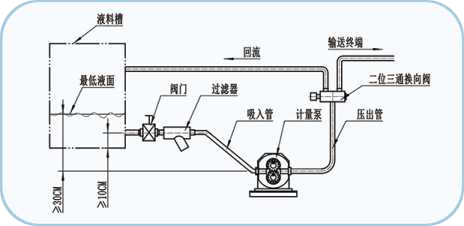

典型管路安裝示意:
為了更好的滿足客戶的需求，我們設計了建議的管路安裝圖。如下:

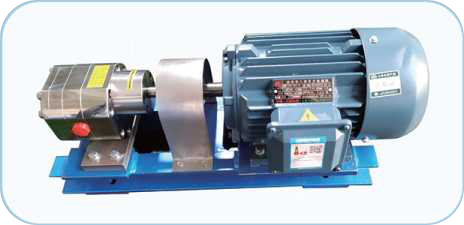

華泰精工機械可以提供多種泵進岀口形式例］法蘭式或螺紋式）和泵頭的安裝方式，并可以提供工廠組裝的底板安裝， 支架安裝或電機安裝方案，以簡化安裝、對中和試車。
優點：
1）、工廠組裝包括底板、電機、聯軸器、聯軸器護罩，泵頭。
2） 、一起采購，保證整機的性能。
3） 、華泰精工機械提供客戶指定的電機，減速機或其它零件。
4） 、定制設計的底座，滿足客戶要求。
